ПО WTPRO - Window Terminal Professional systemВерсия для печати

Перенаправление COM портов

Терминальный клиент WTPRO поддерживает два варианта перенаправления COM портов.

  1. Перенаправление посредством RDP протокола
  2. Перенаправление с использованием дополнительного сервиса для Windows
  3. Установка ККМ Феликс 02к и сканера штрих-кодов

Использование перенаправления посредством RDP протокола

Начиная с Windows 2003 сервера протокол RDP поддерживает перенаправление COM портов. К сожалению протокол RDP поддерживает неполное перенаправление COM портов. Например, существующая реализация не позволяет выйти в Интернет через модем, подключенный к COM-порту терминала. Однако для некоторых задач существующий функционал вполне подходит.

Будет лучше, если перед тем, как подключать устройство к COM-порту терминала WTPRO, вы подключите его к Windows-машине, запустите на ней стандартный клиент службы терминалов Microsoft и проверите работу со своим устройством.

Для того, чтобы перенаправить последовательные порты с терминала WTPRO на windows сервер необходимо указать в конфигурационном файле терминала:

COM='on'

или через веб интерфейс указать параметр COM порты: вкл

Установка параметров COM порта

В результате после подключения к серверу COM порты клиента перейдут в COM порты сервера. Первый COM порт терминала перенаправится в третий COM порт сервера.

Клиент
Сервер
COM1 COM3
COM2 COM4
COM3 COM5
COM4 COM6

Для проверки правильности подключения можно использовать команду change port.

Вывод команды будет примерно такой:

Microsoft Windows XP [Версия 5.1.2600]
(С) Корпорация Майкрософт, 1985-2001.
C:\Documents and Settings\ZserG>change port
AUX = \DosDevices\COM1
COM1 = \Device\Serial0
COM3 = \Device\RdpDrPort\;COM3:1\tsclient\COM3
COM4 = \Device\RdpDrPort\;COM4:1\tsclient\COM4

Теперь приложения могут использовать порты COM3 и COM4.

Перенаправление с использованием дополнительного сервиса для Windows

Работает начиная с версии WTPRO 0.6.3.
Данный способ будет работать со всеми устройствами для COM портов и не требует обязательного наличия Windows 2003 сервера. Единственным минусом является необходимость установки на терминальный сервер дополнительного программного обеспечения.

Рассмотрим данный способ на примере контрольно кассового регистратора (ККМ) Феликс-02К и сканер ШК (штрихкода). ККМ (Феликс-02К ) подключен к первому КОМ порту (COM1) на тонком клиенте. А Сканер штрихкодов подключен ко второму КОМ порту (COM2) на тонком клиенте.

Для перенаправления COM портов необходимо выполнить следующие шаги.

  1. Указать в конфигурационном файле терминала:

    COM='ser'
    Или через веб интерфейс указать параметр COM порты: сервис
    Альтернативное перенаправление КОМ портов

  2. При необходимости можно настроить отдельно каждый последовательный порт, для этого можно использовать опции COM1, COM2, COM3 и т.д

    Эти параметры можно настроить через веб интерфейс или указать в конфигурационном файле.

    Параметры COM порта:
    устанавливает параметры последовательного порта, возможные опции:
    скорость: 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
    четность: EVEN, ODD, NONE
    стоп-биты: 1STOPBIT, 2STOPBITS
    биты данных: 7DATABITS, 8DATABITS
    включает XON/XOFF: XONXOFF (-XONXOFF выключает)
    включает аппаратное управление потоком: RTSCTS (-RTSCTS выключает)
    игнорировать контрольные линии модема (DCD, DTR, и д.р):
    LOCAL (-LOCAL не игнорировать)

  3. Настроим ККМ Феликс. Для этого можно задать параметры для порта COM1. Особеностью ККМ является следующее - невозможность аппаратного управления потоком.
    COM1='115200 NONE 1STOPBIT 8DATABITS -XONXOFF -RTSCTS LOCAL'.
    Эти параметры означают следующее:
    • Скорость порта: 115200
    • Четность: не проверять
    • Стоп бит: один
    • Биты данных: 8-ми битные
    • XON/XOFF: выключено
    • Аппаратное управление потоком: выключено
    • LOCAL
  4. Настроим сканер ШК. Для этого необходимо настроить параметры второго КОМ порта. (Замечание! Чаще всего сканеры штрихкодов не требуют дополнительной настройки порта)
    COM2='9600 NONE 1STOPBIT 8DATABITS -XONXOFF -RTSCTS LOCAL'.
    Эти параметры означают следующее:
    • Скорость порта: 9600
    • Четность: не проверять
    • Стоп бит: один
    • Биты данных: 8-ми битные
    • XON/XOFF: выключено
    • Аппаратное управление потоком: выключено
    • LOCAL

      Замечание! Для применения параметров необходима перезагрузка.
      Перед перезагрузкой сохраните файлы конфигурации на TFTP сервере
      или другом носителе.

  5. Аналогичным образом настраиваем КОМ порты на других терминальных клиентах
  6. Теперь необходимо установить серверную часть на Windows
    Существует две стабильные серверные реализации

MCSI2000

Эта программа является редиректором COM портов для Windows 2K, 2000 , XP, 2003. Главное ограничение: максимальное количество виртуальных COM портов - 64.

  1. Устанавливаем на терминальный сервер программу mcsi2000 (последняя версия находится на сайте http://www.multitech.com/)
    • Устанавливаем программу стандартным образом
    • На запрос логина и пароля ничего вводить не надо.
      Установка MCSI 2000
    • Добавляем необходимые COM порты с терминального клиента

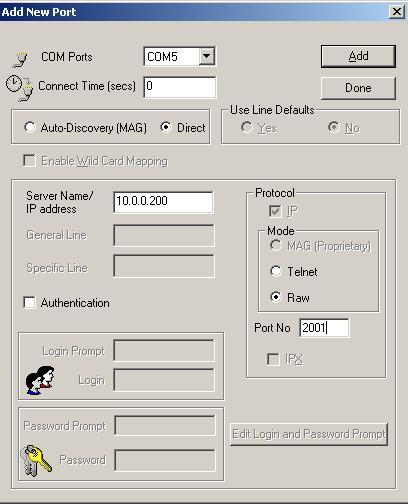

      • Пример добавления 1-го COM(к нему подключен ККМ Феликс) порта клиента с IP адресом 10.0.0.200 и подключения этого порта как порт COM5 на сервере.
      • Замечание! Для использования этой функции необходимо чтобы у клиента всегда был статический IP адрес (инструкция по настройке здесь)
      • Выставляем параметры следующим образом:
        • Com Ports: COM5
        • Direct
        • Server name/ IP address: 10.0.0.200
        • Mode: Raw
        • Port No: 2001
      • Замечание! Номер порта определяется следующим образом:
        • COM1 на клиенте это порт 2001
        • COM2 на клиенте это порт 2002
        • и т.д.
          Добавить новый порт
    • Добавляем теперь сканер штрих кодов, подключеннный к порту COM2 на терминале
    • Выставляем параметры следующим образом:
      • Com Ports: COM6
      • Direct
      • Server name/ IP address: 10.0.0.200
      • Mode: Raw
      • Port No: 2002
    • Теперь добавим порты с других терминальных клиентов
    • Выставляем параметры следующим образом:
      • Com Ports: COM7
      • Direct
      • Server name/ IP address: 10.0.0.201
      • Mode: Raw
      • Port No: 2001
      Выставляем параметры следующим образом:
      • Com Ports: COM8
      • Direct
      • Server name/ IP address: 10.0.0.201
      • Mode: Raw
      • Port No: 2002
    • Повторяем процедуру добавления портов столько раз, сколько портов необходимо перенаправить
    • Перезагружаем сервер

Tibbo

Компания Tibbo Technology поставляет аппаратное и программное обеспечение для быстрого подключения оборудования с последовательным интерфейсом (RS232, RS422, RS485) к сетям Ethernet (TCP/IP). Их продукцию можно использовать для подключения к сети Ethernet практически любого оборудования, работающего через последовательные порты. Дополнительную информацию можно найти тут. При работе с WTPRO нам понадобится Device Server Toolkit (DST) software for Windows. Максимальное количество COM портов - 255.

  1. Скачиваем программу с сайта www.tibbo.com или по прямым ссылкам
  2. Устанавливаем на терминальный сервер программу обычным способом
    • Убираем галочку Connections Wizard
    • Ставим галочку Virtual Serial Ports
      Установка Tibbo
  3. Запускаем VSP Manager
    Запуск VSP Manager
  4. Добавляем необходимые COM порты с терминального клиента
    • Нажимаем кнопку Add
      Добавление COM портов с терминального клиента
    • На появившийся запрос мастера установки оборудования отвечаем продолжить
      Мастер установки оборудования

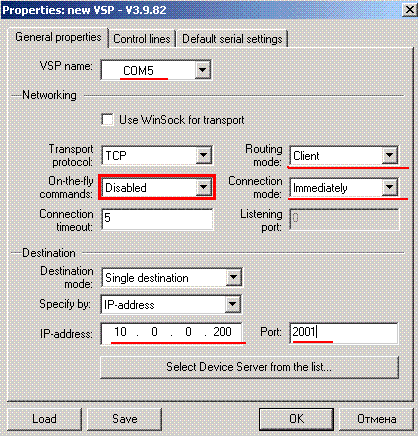

  5. Пример добавления 1-го COM(в нашем случае к нему подключен ККМ Фелмкс) порта клиента с IP адресом 10.0.0.200 и подключения этого порта как порт COM5 на сервере.
    • Замечание! Для использования этой функции необходимо чтобы у клиента всегда был статический IP адрес (инструкция по настройке здесь)
    • На вкладке General properties выставляем параметры следующим образом:
      • VSP name: COM5
      • Transport protocol: TCP
      • On-the-fly commands: Disabled
      • Routing mode: Client
      • Connection mode: Immediately
      • Specify by: 10.0.0.200
      • Port: 2001
    • Замечание! Номер порта определяется следующим образом:
      • COM1 на клиенте это порт 2001
      • COM2 на клиенте это порт 2002
      • и т.д.
      Основные настройки Tibbo
    • На вкладке Default serial settings
      Устанавливаем параметры порта
      Не забудьте установить правильную скорость COM порта. Для ККМ Феликс это 115200
      Настройка параметров порта
    • Нажимаем Ок
    • На появившийся запрос мастера установки оборудования отвечаем продолжить
      Мастер установки оборудования
    • Проверяем настройки
  6. Добавляем сканер штрихкодов
    • На вкладке General properties выставляем параметры следующим образом:
      • VSP name: COM6
      • Transport protocol: TCP
      • On-the-fly commands: Disabled
      • Routing mode: Client
      • Connection mode: Immediately
      • Specify by: 10.0.0.200
      • Port: 2002
    • На вкладке Default serial settings
      Устанавливаем параметры порта
      Не забудьте установить правильную скорость COM порта. Для Сканера ШК это обычно 9600.
  7. Теперь добавим порты с других терминальных клиентов
    • На вкладке General properties выставляем параметры следующим образом:
      • VSP name: COM7
      • Transport protocol: TCP
      • On-the-fly commands: Disabled
      • Routing mode: Client
      • Connection mode: Immediately
      • Specify by: 10.0.0.201
      • Port: 2001
    • На вкладке General properties выставляем параметры следующим образом:
      • VSP name: COM8
      • Transport protocol: TCP
      • On-the-fly commands: Disabled
      • Routing mode: Client
      • Connection mode: Immediately
      • Specify by: 10.0.0.201
      • Port: 2002
  8. Повторяем процедуру добавления портов столько раз, сколько портов необходимо перенаправить
  9. При необходимости можно посмотреть как работает виртуальный COM порт через Port Monitor

Установка ККМ Феликс 02к и сканера штрих-кодов

Рассмотрим на примере:
На сервере установлена Windows 2003 Server с поднятой службой терминалов, 1с 7.7 с возможностью работы с торговым оборудованием, несколько терминальных рабочих мест, два из них оснащены ККР Феликс 02К и Сканерами штрих-кодов, все через com-порт, сервер установлен также как рабочее место кассира, в комах все те же сканер и ККР, кассир работает с консоли с правами урезанного пользователя. Итого имеем 3 рабочих места кассира. Все торговое оборудование работает под управлением стандартных драйверов атол http://atol.ru/


ПеренаправУстановка ККМ Феликс 02к и сканера штрих-кодов

  1. Устанавливаем на терминальный сервер :
    • Windows 2003 Server с поднятой службой терминалов
    • 1с 7.7 с возможностью работы с торговым оборудованием
    • Замечание! Именно эти версии драйверов, кто хочет использовать свежее – покупайте сетевой ключ у атола. Самые последние версии могут не работать, но несколько следующих в терминале точно не работают!
    • Замечание! Перед установкой драйверов от атола 1с уже должна быть установлена.
  2. Устанавливаем ККМ
    • Выбираем «Установка по выбору»
    • Снимаем все галочки, кроме 3-х, Компонента ActiveX, Сервер оборудования, Тестовая утилита
      Установка ККМ Феликс 02к
  3. Устанавливаем сканер штрих-кода
    • Выбираем «Установка по выбору»
    • Снимаем все галочки, кроме 2-х, Компонента ActiveX, Тестовая утилита
      Установка сканера штрих-кодов
  4. Выставляем права доступа на каталоги с атолом такие же, как это у вас принято для 1с.
  5. Подсоединяем к серверу ККМ и сканер ШК
    • COM1 - ККМ
    • COM2 - сканер ШК
    • Замечание! Впоследствии для WTPRO лучше, если железный COM1 на сервере – это COM1 в ОС и т.д., т.е. настоятельно не рекомендуется переназначать порты не только на ОС сервера, но и на ОС клиентских машин.
      Настройка ККМ
      Настройка сканера штрих-кодов
  6. Проверяем работу ККМ
    Проверка работы ККМ
    • Нажимаем Настройка свойств
    • На вкладке Свойства выставляем параметры следующим образом:
      • COM1
      • 115200
    • Настройка параметров ККМ
    • Нажимаем Проверка связи, смотрим результат
    • Можно посмотреть Параметры оборудования, Сервис оборудования,
      попечатать (настроить) клише, пароль обычно 30
    • Замечание! Не рекомендуется пользоваться поиском оборудования – глючит

  7. Проверяем работу сканера ШК
    Проверка работы сканера штрих-кодов
    • Нажимаем Настройка свойств
    • Замечание! Ждем 17-20 секунд, это особенность (вероятно - ограничение использования) данного драйвера при инициализации сканера (при каждом запуске 1с, для кассира это раз в день, если у пользователя настроено использование сканера через этот драйвер, у пользователя создается впечатление, что программа висит 17-20 секунд – согласитесь – небольшая плата за возможность работать без дурацких ключей защиты)
    • На вкладке Свойства выставляем параметры следующим образом:
      • COM2
      • 9600
      • Устройство включено
      Настройка параметров сканера штрих-кодов
    • Сканируем первое, что попадется, смотрим результат
    • Замечание! Не рекомендуется пользоваться поиском оборудования – глючит
      Демо режим нас тоже устраивает, и хотя в описании драйвера говорится, что демо режим только 8-значные, сканируется на самом деле все!
  8. Настройка торгового оборудования в 1с у всех по-разному, если используются драйвера атола, то
    • для ККМ - C:\Program Files\ATOL\Drivers\BIN\FprnM1C.dll
    • для сканера ШК - C:\Program Files\ATOL\Drivers\BIN\Scaner1C.dll
  9. Теперь необходимо установить программу Tibbo и настроить ее, читать здесь>>
